28 de febrero de 2015

SENSORES DE DISTANCIA CON MICROPROCESADOR 16F877A + SIMULACIÓN

CompartirCompartir

Se realiza mediante programación en MICROC y simulado el PROTEUS dos sensores de distancia y su visualización en lcd de las lecturas de distancia que dan los sensores,  a continuacion se puede observar la imagen del funcionamiento de este circuito


Para descargar los archivos dar clic AQUI

clave de los archivos de simulación AQUI

para descargar PROTEUS y MICROC este link PROGRAMAS ELECTRONICA MICROPROCESADORES Y REDES les redireccionara donde pueden descargar gratis estos y mas programas interesantes


27 de febrero de 2015

CONTROL DE GIRO DE UN MOTOR INDICANDO EN LCD CON MICROPROCESADOR 16F877A SIMULACION

CompartirCompartir

Se realiza mediante programación en MICROC y simulado el PROTEUS el control de un motor de giro izquierda y derecha, y la visualización de giro se puede ver a través de un lcd, a continuación se puede observar la imagen del funcionamiento de este circuito:


Descargar los archivos de simulación y programación dar clic aqui.
clave de los archivos de simulación dar clic en CLAVE

para descargar PROTEUS y MICROC este link PROGRAMAS ELECTRONICA MICROPROCESADORES Y REDES les redireccionara donde pueden descargar gratis estos y mas PROGRAMAS EXCELENTES

PARA MAS PRACTICAS CLIC EN MICROPROCESADORES

26 de febrero de 2015

CONTROL DE MOTOR CON MICROCONTROLADOR 16F877A + SIMULACION Y PROGRAMACION

CompartirCompartir
Se realiza mediante programación en MICROC y simulado el PROTEUS el control de un motor a traves de un puedte h L293, con leds indicadores de giro izquierda o derecha , a continuación se puede observar la imagen del funcionamiento de este circuito:



Para descargar los archivos dar clic AQUI
clave de los archivos de simulación dar clic en CLAVE

para descargar PROTEUS y MICROC este link PROGRAMAS ELECTRONICA MICROPROCESADORES Y REDES les redireccionara donde pueden descargar gratis estos y MAS PROGRAMAS INTERESANTES

PARA MAS PREACTICAS CLIC EN MICROPROCESADORES

24 de febrero de 2015

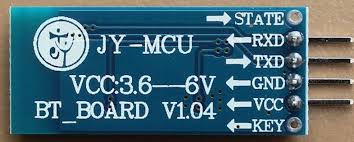

MODULO BLUETOOTH HC-06 COMUNICACION MICROCONTROLADOR CON ANDROID + SIMULACION

CompartirCompartir


Una de las ventajas principales ventajas del módulo HC-06, además de su pequeño tamaño y sus buenas características de transmisión y recepción que le brindan un alcance muy amplio (por tratarse de un sistema local Bluetooth)

Es el bajo consumo de corriente que posee tanto en funcionamiento, como en modo de espera, es decir, alimentado con energía, pero sin conexión o enlace a otro dispositivo, por ejemplo, un móvil con SO Android. Otra característica interesante de este módulo es que una vez que ha realizado un enlace con otro dispositivo es capaz de recordarlo en su memoria y no solicita validación alguna (“1234” por defecto), pero si se activa el pin 26 (KEY) hacia la tensión de alimentación, esta información se elimina y el módulo HC-06 solicitará nuevamente la validación del enlace. Otro detalle particular es que su tensión de alimentación de 5 Volts y su bajo consumo (8mA en transmisión/recepción activa) lo transforman en un dispositivo ideal para trabajar con microcontroladores y microprocesadores de la misma tensión de alimentación, logrando de este modo equipos portátiles que pueden ser alimentados durante muchas horas por baterias recargables o AAA.

El modulo hc-06 tiene 4 pines los cuales son tx, rx, +5vcd y Gnd, los cuales son transmisor, receptor y alimentacion, es recomendable para alimentar al dispositivo que el voltaje que subministremos  pase primero por un regulador de voltaje como el 7805 para que tengamos el voltaje de 5 voltios  adecuado.


Para empezar se armara el diseño del circuito electrónico que se muestra a continuación;


*La simulación de este circuito se puede descargar haciendo clic en DESCARGAR
*la clave del archivo la puede ver AQUI
El virtual terminal en la simulación reemplaza al modulo hc-06 entonces ahí es donde debemos conectar este modulo a la hora de armar físicamente el circuito.

Para poder comunicar o transmitir y recibir datos mediante bluethoot es necesario tener otro dispositivo en este caso se usara un teléfono android
para esto debemos descargar desde play store la aplicación Bluethoot Terminal si no la encuentras aquí te dejo el LINK, y lo instalas en tu celular android


alimentas el circuito electrónico y corres la aplicación en tu celular enseguida reconocerá el modulo HC-06 te pide la clave es 1234; en la terminal escribes D y C para encender y apagar respectivamente  el led del circuito como se ve en la simulación asi compruebas la recepción.
Y desde el circuito pulsas los pulsadores y en la terminal aparecerá A y B

ESPERO QUE TE SIRVA DE AYUDA ES UNA PRACTICA PROBADA Y FUNCIONA CORRECTAMENTE  CON EL MODULO BLUETHOOT HC-06

para descargar PROTEUS y MICROC este link PROGRAMAS ELECTRONICA MICROPROCESADORES Y REDES les redireccionara donde pueden descargar gratis estos y MAS PROGRAMAS interesantes.....

PARA MAS PRACTICAS CLIC EN MICROPROCESADORES










23 de febrero de 2015

RESTAURAR EL SISTEMA A UN PUNTO ANTERIOR EN WINDOWS 7

CompartirCompartir
Para restaurar el sistema a una fecha anterior tienes que seguir los siguientes pasos:
 > Ve a Inicio
 > Panel de control


 > Recuperación
 > Abrir Restaurar sistema y haz clic en Siguiente:

Marca la casilla Mostrar más puntos de restauración, luego selecciona el punto de restauración que creas conveniente y haz clic en Siguiente:

Finalmente hacemos clic en finalizar y esperamos unos minutos hasta que el sistema se restaure hasta el punto que hayamos designado



COMO CREAR UNA RED AD-HOC CON TU PC

CompartirCompartir
La red AD HOC es una red de área local, podría usarse para crear un grupo de trabajo donde podemos compartir cualquier tipo de archivos, música, imágenes, carpetas, compartir señal de internet, etc., los equipos que deseamos unir a nuestra red tiene que estar en un radio menor de diez metros a nuestra pc que realizara una función de servidor. Este tipo de red es útil en situaciones de emergencia, al requerir muy poca configuración. En conclusión la red ad-hoc es un grupo de computadoras comunicándose entre sí
Para realizar una red AD HOC vamos a seguir los siguientes pasos que se muestran a continuación en imágenes:








DE ESTA MANERA SE REALIZA UNA RED AD HOC DESDE TU PC YA SEA EN WINDOWS 7 PERO HAY OTRA MANERA DE REALIZAR UNA RED EN WINDOWS 8 MEDIANTE EL CMD A CONTINUACION TE DESCRIBO COMO SE LO REALIZA:


Si te has actualizado a windows 8.1 es posible que no seas capaz de ver las redes ad hoc disponibles en el medio. Si te ha ocurrido esto aquí te mostramos cómo solucionar el problema:

1.-Verifica que tu windows 8.1 soporta las redes hospedadas. Para esto abre una consola (CMD) haciendo clic derecho y seleccionando derechos de administrador y escribe:
netsh wlan show drivers.

2.-Si aparece así todo está correcto y puedes continuar, en caso contrario tendrás que ver si existe alguna actualización de drivers de tu tarjeta WIFI que soporte las redes hospedadas en windows 8.1 Después vais al equipo que tiene el acceso a internet, el anfitrión de la red y habilitar una red hospedada.

abre una consola (CMD) y escribe::netsh wlan set hostednetwork mode=allow “ssid=Nombre-de-tu-red” key=Passoword keyUsage=persistent
Como podeis comprobar hemos establecido correctamente tanto el SSID como la contraseña. Eso si, necesitaréis privilegios de administrador.

Ahora solo queda habilitarla y deshabilitarla para utilizarla cuando queramos. Para ello utilizaremos estos 2 comandos:

Habilitar: netsh wlan start hostednetwork


Deshabilitar: netsh wlan stop hostednetwork



La ventaja de crear un punto de acceso en lugar de una red Ad-Hoc es que pueden conectarse varios clientes, que Windows 7 funciona como un servidor DHCP y te ahorras el tener que poner las IPS a mano. También es posible conectarse a una red inalámbrica al mismo tiempo que tienes el acceso virtual en ejecución lo cual hace a estas redes bastante interesantes.

NOTA: estas dos soluciones al crear red ad hoc fueron consultadas en la red y probadas por mi persona que si funcionan adecuadamente de acuerdo a los pasos a seguir
